3D結構光、3D掃描儀、3D相機等3D視覺產品的DLPC3478CZEZ替代方案
—— 2021-8-29 23:19:37 ——
DLPC3478CZEZ替代方案
一、綜述
DLPC3478一芯難求，嚴重缺貨且短時間難以解決。很多采用了TI提供的整套解決方案的3D結構光、3D掃描儀、3D相機等3D視覺產品，均因必須使用DLPC3478CZEZ而停產。考慮供應鏈安全，本公司一直使用獨立設計方案用于我們自己產品，該方案可替代DLPC3478，這樣我們今年一直正常出貨，沒有受到DLPC3478CZEZ缺貨影響。

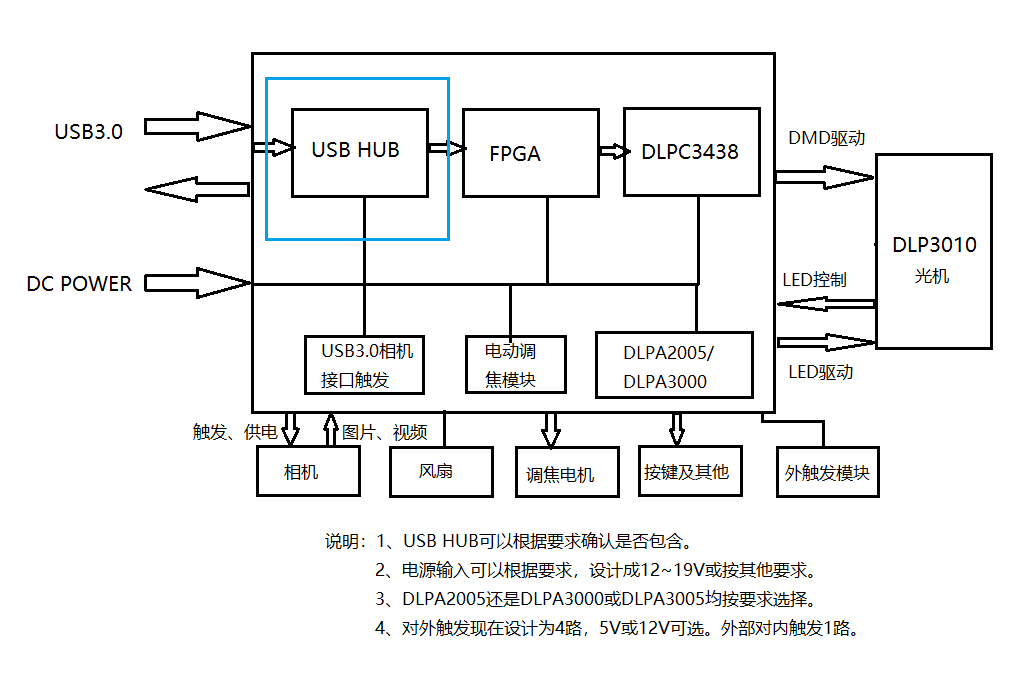

二、設計框圖
三、技術指標
序號 | 項目 | 描述及規格 | 備注 |
1 | 支持DMD | DLP3010 | 不支持DLP3010LC |
2 | 最大刷新率 | 120HZ | |
3 | 控制接口
| USB3.0/ RS232/ USB2.0 | |
外部觸發 | |||
4 | 對外觸發 | 5V x4或12Vx4 | 4路外觸發，可以按要求增加 |
5 | 操作 | 調節亮度、電動調節焦距、電子梯形調整、圖卡播放選擇、圖卡播放設置、連續播放設置、刷新率設置、圖卡更新 | 圖卡刷新率最高120HZ |
6 | 最大圖卡數量 | 250張 | 橫紋、豎紋不限；8BIT相位圖也可以達250張 |
7 | 電源 | DC12V | 可以按要求設計，可以為12~24V |
8 | 其他說明 | 可以一個板卡兼容3478設計 |
四、已量產產品圖片
五、和DLPC3478的差異
1、不能驅動DLP3010LC；
2、8BIT 相位圖的刷新率只能最大120HZ，還不能達到360HZ。
六、內嵌圖卡說明

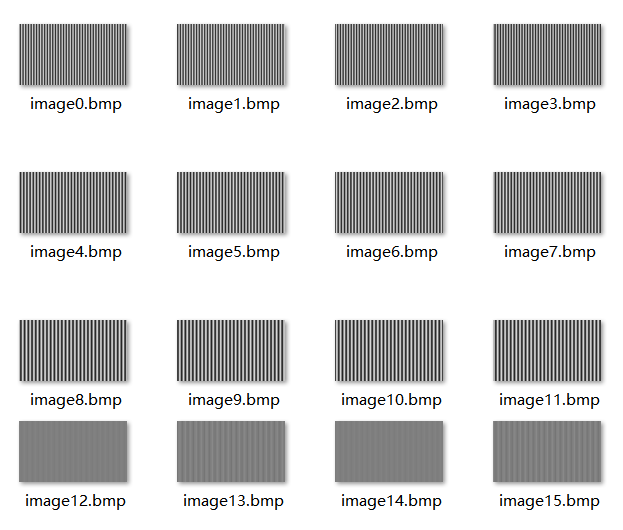

1、內置16張常用相位圖片、7張格雷碼圖片、5張標定用圖片，調用方便、出圖快（0.83ms）、效率高。

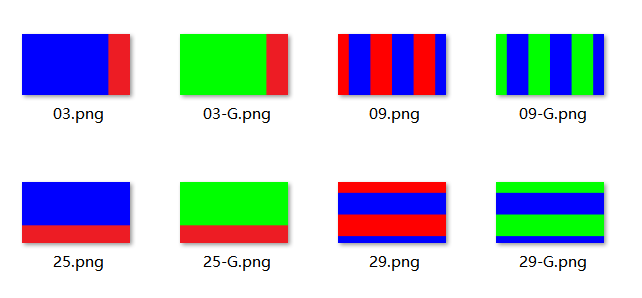

2、 可在線編輯圖片，可以編輯任意碼圖片，也可以提供彩色圖卡版本。
